나노기술 반도체 공정 초음파 포토레지스트 스프레이 기술
품목 번호: FS650
빈도: 선택을 위한 20-200khz
힘: 10-100w
스프레이 균일성: 95% 이상
솔루션 전환율: 95% 이상
용액 점도: 30cps 이하
원자화된 입자(중앙값): 10-45μm(증류수),
노즐 주파수에 따라 결정됨
설명:
나노기술 반도체 공정 초음파 포토레지스트 분사 기술은 포토레지스트 매질의 고주파 기계적 진동을 통해 포토레지스트 방울을 생성한 다음 이를 캐리어 가스를 통해 기판으로 운반합니다.
포토리소그래피 기술 노하우에서 재현 가능하고 신뢰할 수 있으며 적용 가능한 결과를 보장하기 위한 핵심 요구 사항은{0}}기판 바닥을 포토레지스트로 균일하게 코팅하는 것입니다. 포토레지스트는 일반적으로 용매나 수성 옵션에 분산되어 있으며 점도가 과도한 물질입니다. 공정 요구 사항에 따라 일반적으로 포토레지스트 코팅 방법으로 초음파 분사가 선택됩니다.
매개변수:

문제 해결:
1. 고르지 못한 분사
이유:
노즐이 막혔거나 마모되었습니다.
초음파 주파수가 불안정합니다.
이제 스프레이 천의 점도가 적합하지 않습니다.
분해물:
노즐을 청소하거나 교체하십시오.
초음파 발생기를 교정합니다.
재료의 점도를 조정합니다.
2. 스프레이 입자가 너무 크거나 너무 작습니다.
이유:
초음파 매개변수의 부적절한 배치.
노즐 그래프는 더 이상 최첨단 소재에 적합하지 않습니다.-
분해물:
초음파 주파수와 전력을 조정합니다.
훌륭한 노즐을 교체하십시오.

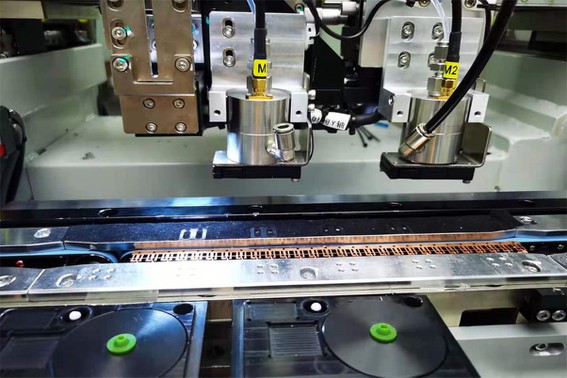

애플리케이션:
